Riberstad sektion 2: Dagvattensystem

riberstad@bizzbook.com

Samfällighetsföreningen Riberstad är uppdelad i fyra sektioner:

Sektion 2: Dagvattensystem

Denna sektion handlar om:

  • Nivåbrunnar/pumpbrunnar.
  • Rännor och minikanaler.
  • Cortenplåtar, samt 0,3 m på vardera sidan om ränna/minikanal.
  • Tryckvattenledningar och dagvattenledningar.
  • Aquapunkter och fördröjningsmagasin.
  • Hörnelement, utlopp och stuprörsmottag.

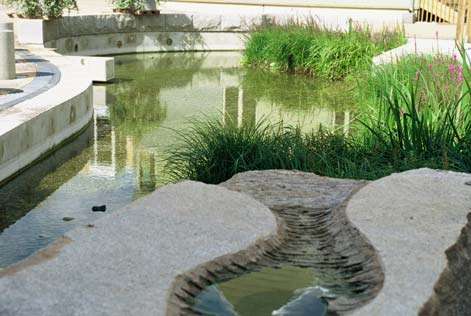

Så här ser en aquapunkt ut:

Aquapunkt

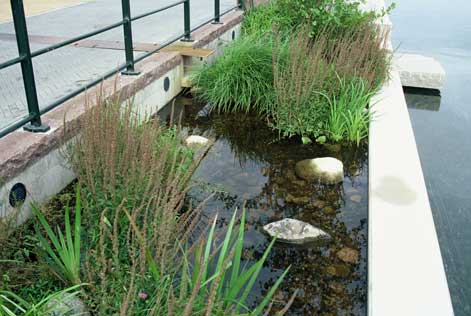

Så här ser ett fördröjningsmagasin ut:

Fördröjningsmagasin

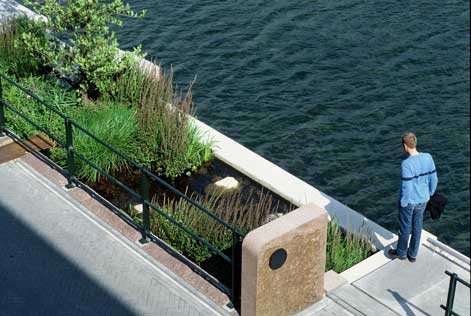

Notera att även stenen nedan framför fördröjningsmagasinet ingår i samfälligheten:

Fördröjningsmagasin uppifrån

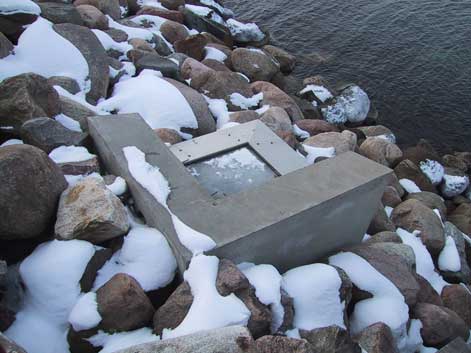

Utloppet nedan finns i strandskoningen utanför Sundspromenadens trädäck. Utloppet ingår i samfälligheten. Regnvatten från taken i området rinner ut i havet via de öppna dagvattenkanalerna och ett utlopp av denna typ.

Utlopp utanför Sundspromenaden

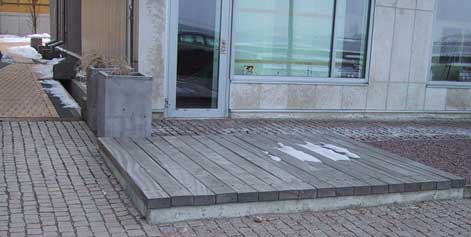

Före utloppet så finns det en övertäckt betongbassäng, se bilden nedan. Betongbassängen ingår i samfälligheten. När det regnar: Vattnet från taken i området samlas i betongbassängen innan det rinner ut i havet.

Övertäckt betongdamm

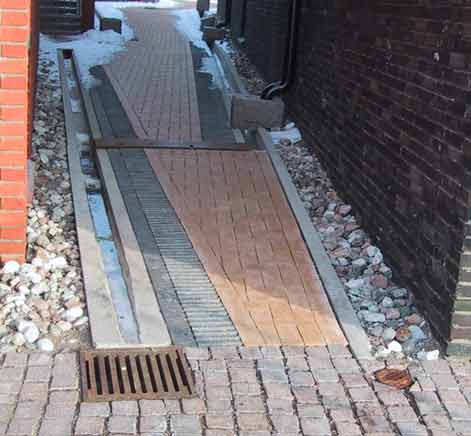

I bilden nedan slutar den öppna dagvattenrännan i en brunn, efter brunnen följer ett underjordiskt rör som släpper ut dagvattnet i hamnen. En brun cortenplåt täcker över den öppna dagvattenkanalen när den korsar grändens gångyta.

Öppen dagvattenkanal

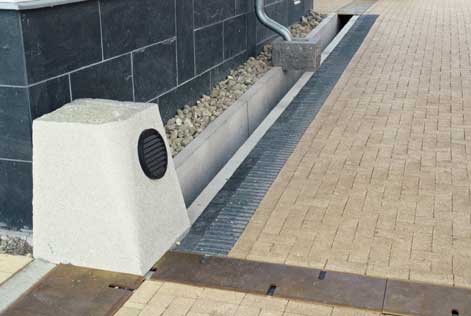

Bilden nedan visar en hörnsten som ingår i samfälligheten:

Hörnsten

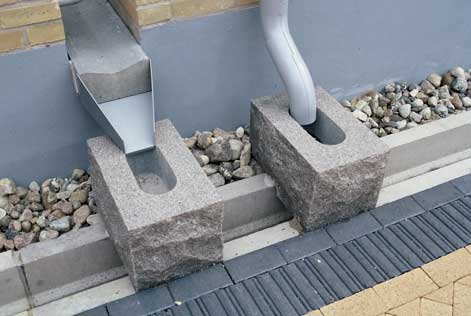

Bilden nedan visar två stuprörsmottag som ingår i samfälligheten:

Stuprörsmottag

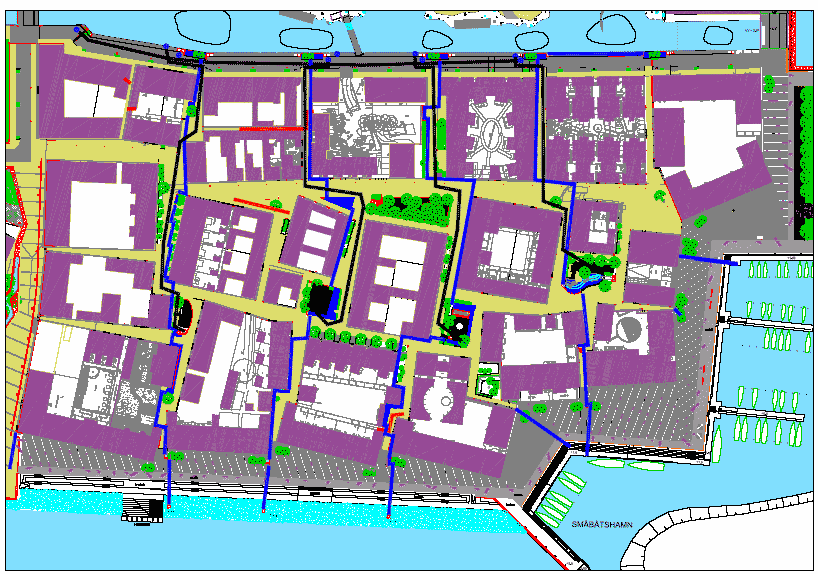

Kartan nedan visar visar vad som ingår i sektion 2, dagvattensystem.



Uppdaterad
2006-04-08
